台湾上银直线导轨滑块MGN5C系列滑块

2022-10-15 09:17:00   点击量:

MGE5C:

         长度:16,宽度12,高度:6.5

安装方法:

     (1)安装导轨基础座

       ①在底坑地面安装固定导轨槽钢基础座。其中心应与轿厢导轨中心线重合。

       ②槽钢基础座找平后在槽钢两端边缘各打一条M16膨胀螺栓将槽钢与底坑地面连接固定,底坑如有结构钢筋也可与钢筋焊接。槽钢基础座水平度误差不大于1/1000。

       ③槽钢基础座位置确定后,用混凝土将其四周灌实抹平。槽钢基础座两端用来固定导轨的角钢架,先用轿厢导轨中心线找正后,再进行固定。

       ④若导轨下无槽钢基础座,可在导轨下边垫一块厚度占≥12 mm,面积为200 mm×200 mm的钢板,并与导轨用电焊点焊。

       ⑤底坑地面应不高于槽钢基础座上平面。

       ⑥采用油润滑的导轨,需在立基础导轨前将其下端距地平40 mm高的一段工作面部分锯掉,以留出接油盒的位置。或在导轨下留有接油沟槽,油直接流入放置在一侧的接油盒内。


       (2)导轨安装

       ①在顶层楼板中心孔洞处挂一滑轮,并固定牢固,用来吊装导轨。

       ②楼层高于12层及以上可考虑使用卷扬机吊装轨道,低于12层可使用尼龙绳(或钢丝绳)人力吊装,尼龙绳(或钢丝绳)直径应大于25 mm,吊装导轨时要采用双钩勾住导轨连接板。

       ③导轨的凸榫头应朝上,应清除榫头上的灰尘,确保接头处的缝隙符合规范要求。

       ④安装轨道的同时要安装压道板并在导轨和支架之间填塞1~2 mm垫片,最上一根轨道顶端与楼板间距不大于100 mm。长出多余的导轨应使用砂轮锯掉,严禁使用气焊切割。


       (3)调整导轨

       ①拆除导轨支架安装线,在样板上确定的轿厢导轨中心线位置放轿厢导轨中心线,并固定好。

       ②用钢盲尺检杏导轨端面与轿厢导轨中心线之间的距离,在导轨支架与导轨间用加减垫片的方法调整,使各测量点导轨端面与轿厢导轨中心线之间的距离一致。

        注:客户可联系我们进行定做,购买

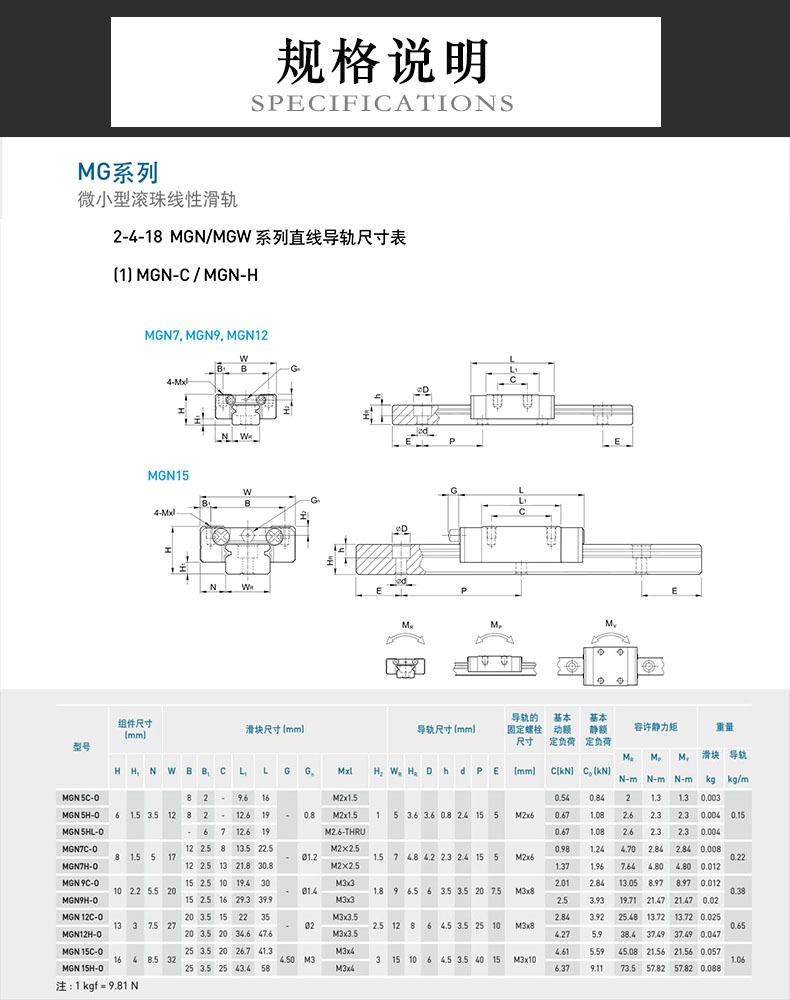

规格说明如下图:
