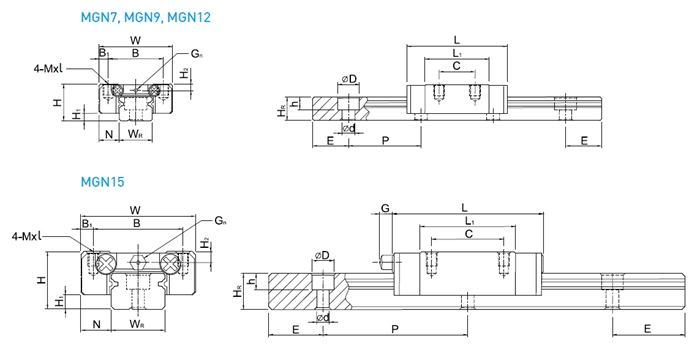

优势特点:MGN7H为微型系列导轨,组合高度为8mm,安装孔尺寸为12*13,直线导轨特殊的束制结构设计,可同时承受上、下、左、右方向的负荷,不像滑动导引在平行接触面方向可承受的侧向负荷较轻,易造成机台运行精度不良。


型号 组件尺寸(mm) 滑块尺寸(mm)
H H1 N W B B1 C L1 L G Gn M×L H2
MGN7H 8 1.5 5 17 12 2.5 13 21.8 30.8 - Ø1.2 M2×2.5 1.5



型号 滑轨尺寸(mm) 滑轨的
固定
螺栓尺寸
基本动
额定
负荷
基本静
额定
负荷
容许静力矩 重量
WR HR D H D P E MM C(KN) C0(KN) MR MP MY 滑块
kg
导轨
kg/m
KN-m KN-m KN-m
MGN7H 7 4.8 4.2 2.3 2.4 15 5 M2×6 1.37 1.96 7.64 4.80 4.80 0.015 0.22

  上银直线导轨MGN7H的应用特征介绍

       1、基轴制滑轨
       上银直线导轨MGN7H采用最先进之3面同磨研磨法,此研磨方法确保每一支滑轨皆有高精度的最佳品质,每一支滑轨都在 SP 等级以上,一米的误差在 2μ内,所以滑块能轻易的供应互换型及高精密级的滑轨。

       2、滑轨两面皆为基准面
       相较于2面同磨研磨法的滑轨只有一面基准面,上银直线导轨MGN7H的两面都可同时当作基准面,组装起来更方便。

       3、上锁式及下锁下锁式滑块统一
       一般传统滑块有分上锁式及下锁式,上银直线导轨MGN7H结合两者发展出上,下锁共用滑块,同样可大大减少库存的成本。

       4、不掉钢珠
       拥有绝佳之钢珠保持器设计,滑块脱离滑轨时绝不掉钢珠,不需假轴,组装及维修更为方便。

       四大优点

       优点一:免保养,低维修;无需润滑管路系统与设备

       优点二:使用寿命超长,长期自动维持轨道表面润滑油膜保护

       优点三:大幅度节省润滑油成本

       优点四:易于维持机器清洁,无废油品外漏污染环境之虞。


           MGN7H为微型系列导轨,组合高度为8mm,安装孔尺寸为12*13,直线导轨特殊的束制结构设计,可同时承受上、下、左、右方向的负荷,不像滑动导引在平行接触面方向可承受的侧向负荷较轻,易造成机台运行精度不良。
