上银导轨滑块HGH65HA

2020-08-27 14:41:00   点击量:

优势特点:HGH65HA为重载系列导轨,组合高度为90mm,安装孔尺寸为76*120,布氏硬度:主要用来测定铸件、锻件、有色金属制件、热轧坯料及退火件的硬度测定范围≯HB450。

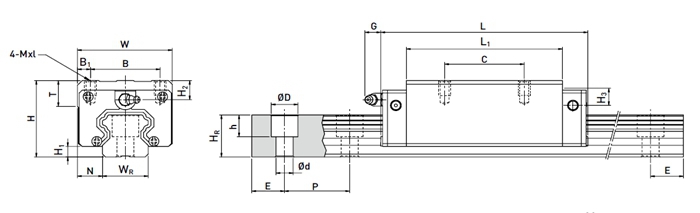

型号 组件尺寸(mm) 滑块尺寸(mm)
H H1 N W B B1 C L1 L K1 K2 G M×L T H2 H3
HGH65HA 90 15 31.5 126 76 25 120 203.6 259.6 47.8 14 12.9 M16×20 25 15 15


型号 滑轨尺寸(mm) 滑轨的
固定
螺栓尺寸
基本动
额定
负荷
基本静
额定
负荷
容许静力矩 重量
WR HR D H D P E MM C(KN) C0(KN) MR MP MY 滑块
kg
导轨
kg/m
KN-m KN-m KN-m
HGH65CA 63 53 26 22 18 150 35 M16×50 208.36 303.13 9.38 7.38 7.38 9.82 21.18


如何检测上银线性滑轨HGH65HA防护罩的硬度

     上银滑轨滑块HGH65HA防护罩本身的属性直接影响加工的品质,其中硬度值是决定铸件加工的一项重要指标。

       1、布氏硬度:主要用来测定铸件、锻件、有色金属制件、热轧坯料及退火件的硬度,测定范围≯HB450。

       2、洛氏硬度:HRA主要用于高硬度试件,测定硬度高于HRC67以上的材料和表面硬度,如硬质合金、氮化钢等,测定范围HRA>70。HRC主要用于钢制件(如碳钢、工具钢、合金钢等)淬火或回火后的硬度测定,测定范围HRC20~67。

       3、维氏硬度:用来测定薄件和导轨防护罩的硬度,也可用来测定渗碳、氰化、氮化等表面硬化机床铸件的硬度。

       HGH65HA为重载系列导轨,组合高度为90mm,安装孔尺寸为76*120,布氏硬度:主要用来测定铸件、锻件、有色金属制件、热轧坯料及退火件的硬度测定范围≯HB450。

东莞市万捷传动科技有限公司欢迎您来咨询:13717336592翟小姐
