台湾上银HGW20HC导轨滑块

2023-03-22 17:28:00   点击量:

优势特点:HGW20HC为重载系列导轨,组合高度为30mm,安装孔尺寸为53*40,请勿使用在高于摄氏80度的环境中(耐热规格除外),以免损环产品之密封件,进而缩短使用寿命。

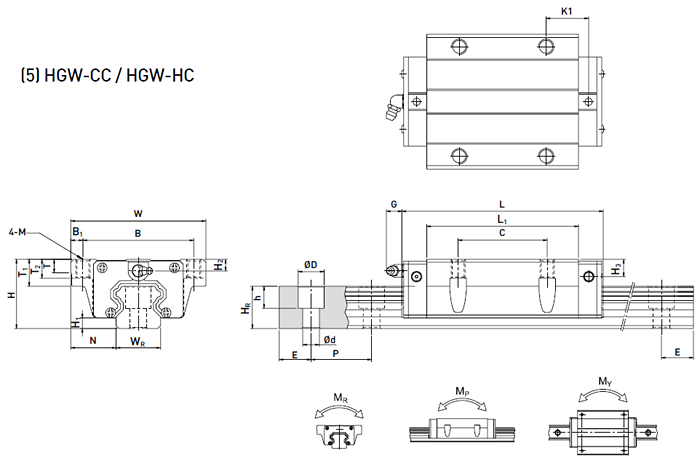

型号 组件尺寸(mm) 滑块尺寸(mm)
H H1 N W B B1 C L1 L K1 K2 G M T T1 T2 H2 H3
HGW20HC 30 4.6 21.5 63 53 5 40 65.2 92.2 17.6 6 12 M6 8 10 9.5 6 6



型号 滑轨尺寸(mm) 滑轨的
固定
螺栓尺寸
基本动
额定
负荷
基本静
额定
负荷
容许静力矩 重量
WR HR D H D P E MM C(KN) C0(KN) MR MP MY 滑块
kg
导轨
kg/m
KN-m KN-m KN-m
HGW20HC 20 17.5 9.5 8.5 6 60 20 M5×16 21.18 35.90 0.35 0.35 0.35 0.52 2.21


上银直线导轨HGW20HC维修方法

       如垂直安装直线志轨时请特别留意滑块的滑落,如滑块不慎滑落,请立即找国产授权的公司进行协助。

       产品请务必使用在清洁的环境中,并在产品外头加装保护罩,以防止灰尘和金属粉尘的进入,进而影响产品精度与使用寿命。

       产品如使用在恶劣环境中,如具腐蚀性的环境,上银也提供磷酸皮膜或镀硬铬处理,请咨询国产授权的公司。

       请勿使用在高于摄氏80度的环境中(耐热规格除外),以免损环产品之密封件,进而缩短使用寿命。

       HGW20HC为重载系列导轨,组合高度为30mm,安装孔尺寸为53*40,请勿使用在高于摄氏80度的环境中(耐热规格除外),以免损环产品之密封件,进而缩短使用寿命。
